RSM-JC6静载荷测试仪工地静载测试案例
2022-06-06 5094 返回列表

静载荷试验作为基桩、地基的承载力检测的主要方法,在工程检测中极为常见。但静载荷试验因其现场条件恶劣,试验周期长,且试验过程中涉及强电等因素影响,也就具有一定的操作复杂性和危险度。

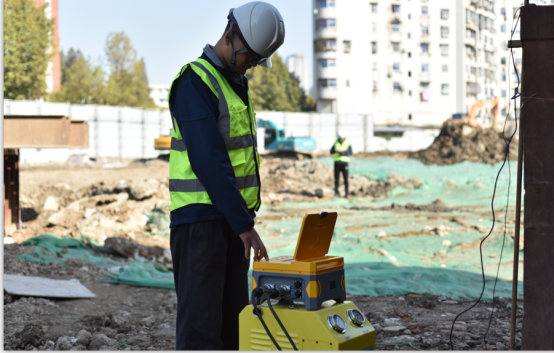

为解决以上痛点,武汉中岩科技股份有限公司在RSM-JC5系列静载仪的基础上,潜心研制,总结经验,具备远程操控、无线位移、智能兼容等特点的“静载全能王"RSM-JC6系列静载荷测试仪应运而生。



下面是RSM-JC6静载荷测试仪的现场测试实例:



工程实例一:



1、 工程概述

测试桩为成孔灌注桩,桩长36m,桩径800mm,承载力特征值为7750kN,采用《建筑基桩检测技术规程》(JGJ 106-2014)慢速维持荷载法进行工程桩验收试验。



2、现场安装

① . 反力平台搭建(场地处理完成后)



图1. 现场反力平台图



    注: 桩头在试验前已经过加固处理,堆载场地使用砖渣进行处理。



② . 位移传感器安装图

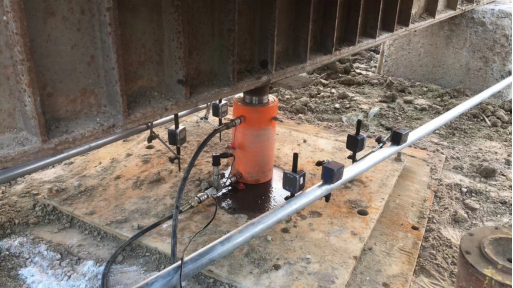

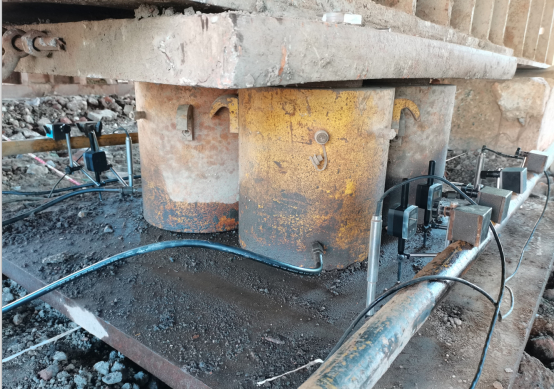

图2. 千斤顶及位移传感器安装图



图3. 油泵及仪器连接图(使用交流全自动油泵进行试验)

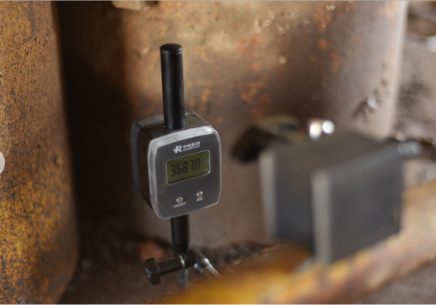

图4. 现场使用无线位移传感器



3、 试验数据相关图



图5. RSM-JC6(C)仪器试验数据图

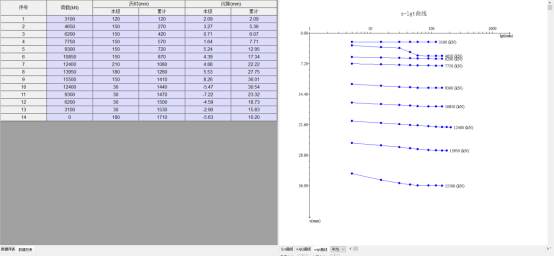

图6.分析软件打开现场试验数据图



试验小结: 现场使用JC6(C)静载荷测试配套交流全自动油泵进行现场试验,同步配套JC5(A)静载测试仪进行同步监测压力和位移。现场试验,除开始试验进行主机设置操作外,全程未进行任何操作,由仪器自动完成试验。主机放置在距离现场试验点约1000m酒店内进行试验操作,且在试验中通过手机远程查看操控方式实现现场检测情况的实时了解。



工程实例二:

一、测试点情况说明:

常州某物流园工地,场地采用强夯处理,试验为对强夯效果进行评估,为平板载荷试验试验点,采用 江苏省地方标准《建筑地基基础检测规程》(DB 32/T 3916-2020)规范进行试点试验,承压板面积选择为2㎡。



注:由于物流园场地内无电源,采用锂电瓶+直流全自动泵的方式进行现场试验。



二、现场试验:

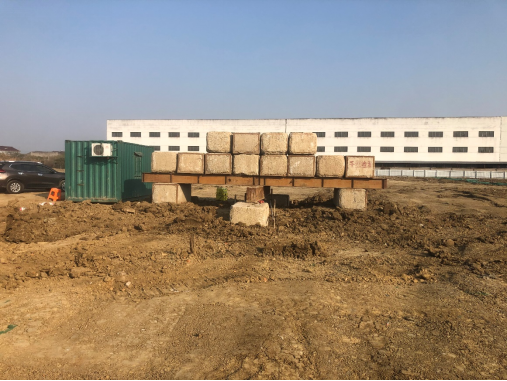

图7:现场反力平台图



图8:位移传感器及压力传感器安装图

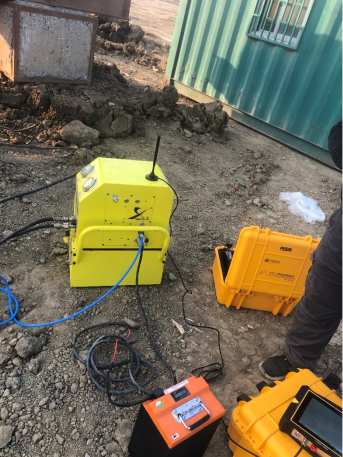

图9:现场油泵与锂电池连接图

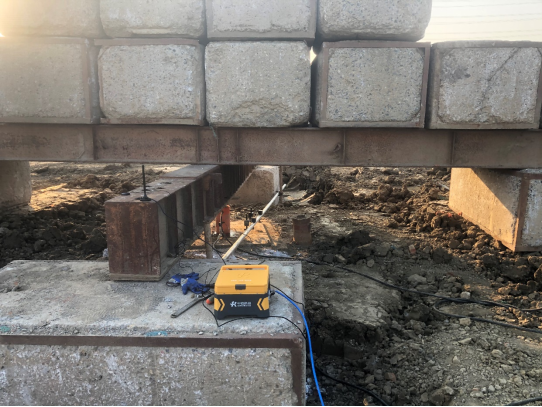

图10:现场数控盒连接图



三、测试数据:

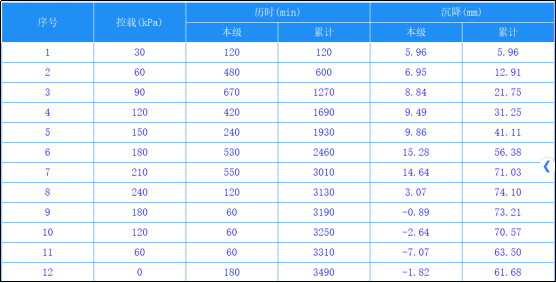

图11:现场测试数据

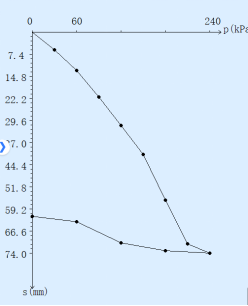

图12:测试p-S曲线图



测试情况说明:整个试验耗时3490min,使用锂电瓶进行试验,电瓶耗电量不到1/3,整个试验过程中,除调表操作外,全程使用手机进行远程查看现场试验数据。
